Le trieur à pollen (2007)
Dominique Ambroise Chappe

Pour aider les apiculteurs amateurs qui ne pourront pas investir dans un matériel onéreux plutôt destiné aux professionnels, j’ai décidé de construire un prototype dont je vous propose le plan ainsi que le détail pour la fabrication.



Principe
Il s’agit d’entraîner sous l’effet d’une colonne d’air créée par l’intermédiaire d’un ventilateur les poussières moins lourdes que le pollen vers un tiroir et de récupérer le pollen trié dans l’autre.

Fonctionnement

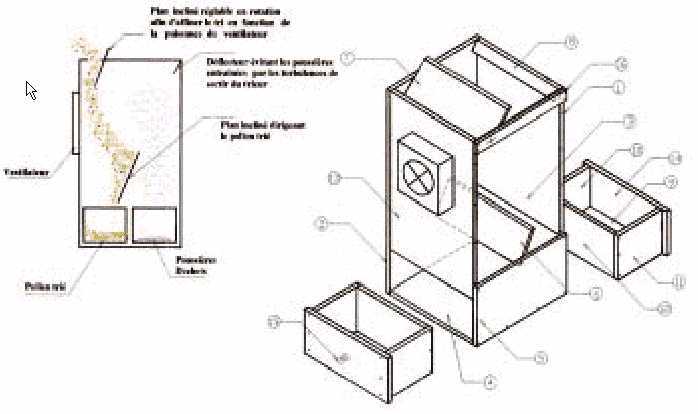

En versant le pollen trié sur le premier déflecteur dont l’inclinaison permet d’affiner le tri en fonction de la puissance du ventilateur, celui-ci rencontre lors de sa chute le second plan incliné qui dirige le pollen trié vers le tiroir de gauche, les déchets plus légers sont dirigés vers le tiroir de droite, le dernier déflecteur en haut à droite évite les poussières entraînées par les turbulences de sortir du trieur.

Réalisation
Pour le réglage des différents déflecteurs la face avant de l’appareil peut être réalisée avec un plastique rigide transparent.

Le pivotement du déflecteur est réalisé par un axe central laissant la planchette libre en rotation.

Il faudra pour un fonctionnement optimum de l’appareil diriger l’air brassé vers le haut et donc soigner les différents assemblages afin d éviter toutes fuites d’air intempestives.

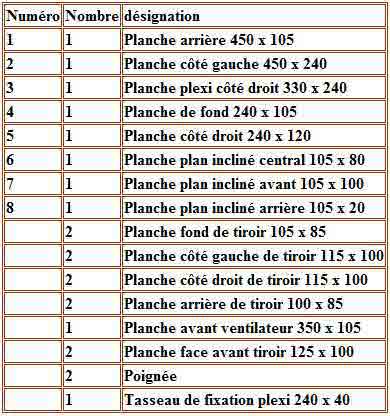

Les cotes données dans le plan d’ensemble sont celles utiles pour réaliser l’appareil avec un contreplaqué de 10 millimètres d’épaisseur chaque partie est numérotée et les cotes sont indiquées dans la nomenclature.

Pour faciliter le nettoyage l’utilisateur pourra recouvrir l'ensemble d’une peinture alimentaire.

Le ventilateur utilisé peut être celui récupéré sur une unité centrale d’un ordinateur réformé, d’un sèche-cheveux ou le refroidisseur d’un coffret électrique.

Conclusion
Le coût modique de l’ensemble et le bonheur d’avoir fabriqué un trieur simple et efficace encouragera, je l’espère, les apiculteurs amateurs à proposer à leur entourage un pollen de qualité.
Dominique Ambroise Chappe (62)
